優蘭特危險場所用便攜式通風機

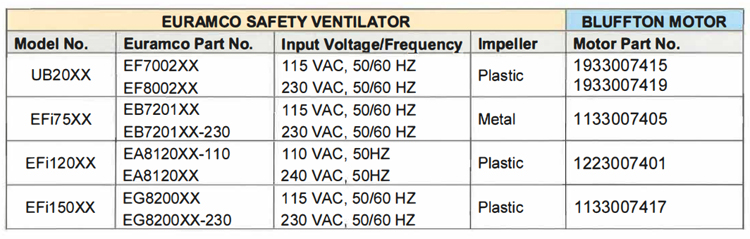

適用型號：UB20XX、EFi150XX、EFi75xx、EFi120xx
根據額定值的限制，此處所述的便攜式通風機適用于爆炸性環境。用戶有責任確定設備是否適合預期用途。

這些裝置適用于符合ATEX指令94/9 / EC的爆炸性環境。
用戶有責任確定此設備是否適合預期用途。
警告！
這些風機不適合在MINES易受攻擊的情況下使用沼氣。
防爆風扇額定：II 2 G Ex e e 11B T6 Gb
Euramco Safety特此聲明，本手冊中列出的設備符合相關要求列出的歐洲機械指令和標準的基本健康和安全要求下面。
歐洲共同體指令委員會：94/9 / EC，經2014/34 / EU修訂聲明符合性的標準：參見符合性聲明（最后一頁）。
類別，組和區域分類：
*根據ATEX指令（2014/34 / EU）
安全使用的特殊條件
ATEX，IECEx和INMETRO證書編號末尾的字母“X”表示特殊安全使用條件。這種安全使用的特殊條件是指危險的事實，這里提到的風扇沒有用于電源的AC電源插頭端子電纜。
未端接的電源線（飛線）必須由最終用戶在現場終止根據安裝標準，IEC / EN / ABNT NBR IEC 60079-14，以合適的安全功率位于或在一個設備或外殼下的一個保護概念中用于危險位置。
T6溫度分類：
*根據IEC 60079-0：Ed 6 / EN60079-0：2012 + A11：2013 / ABNT NBR IEC 60079-0：2008 +
勘誤1：2011。 85°C T6
為確保不會因高溫表面而引起點火，設備應按照分類進行分類
在運行的基礎上，到設備任何部分的最高表面溫度環境溫度為40°C。必須使用合適的溫度等級選擇設備用于安裝設備的氣體和蒸汽。確保最大化設備任何部件的表面溫度都低于爆炸物的著火溫度氣氛有關。
本設備適用于-20°C至+ 40°C的環境溫度。

分類：Ex de
*根據IEC 60079-1 Ed。 6 / EN 60079-1：2014 / ABNT NBR IEC 60079-1：2009 +勘誤表1：2011
具有更高安全性組件的防火外殼IEC 60079-7 Ed。 4 / EN 60079-7：2015 /
ABNT NBR IEC 60079-7：2008 +勘誤表1：2010。


裝置的描述：
本文所述的便攜式呼吸機組件包括經認可的防爆組件電動機額定值：Ex d 11B由Bluffton Motor Works（舊Franklin Electric）列出如下并且由證書編號DEMKO 03 ATEX 134885U承保。

防火電動機：

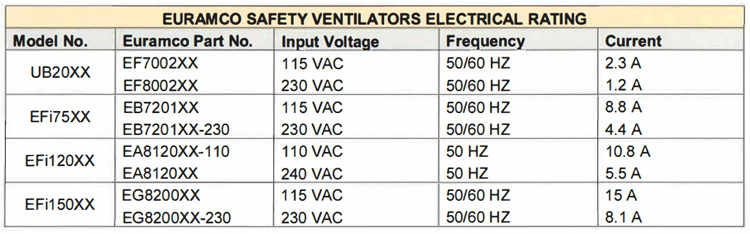

電源要求：見上圖。
環境溫度范圍：-20°C

入侵保護符合IEC 529：IP55
標記:(“布拉夫頓汽車工廠”）危險場所電動機。
防火外殼：Ex 118
電動機由一個隔爆外殼組成，其中鎂含量低于6％。 開/關開關安裝在電機外殼內，由一個軸操作，從后端鐘罩延伸到一個杠桿。 杠桿可通過連接的推桿進入。

電機連接通過不可拆卸的電纜連接，并通過認可的電機固定Hawke公司的防火電纜接頭，型號501 / 421/0 / M20，符合要求
國際標準EN 60079-0：2012 + A11，EN 60079-1：2014，EN 60079-7：2015。
電動機驅動含鋁量低于6％的鋁制或塑料風扇葉片重量由塑料，靜電導電外殼封閉，導電率等級<1千兆歐姆。 安裝在增加型中的接線端子便于連接電機
安全/防火外殼，額定為II 2 G Ex e II T6，來自Rose Industries公司，產品編號
05080806，并以PTB 00ATEX1063號證書為準。 這個盒子是為了設計的
符合國際標準EN 60079-0：2012 + A 11：2013，EN 60079-1：2014，EN 60079-
7：2015，EN 61241-02006，EN 61241-1：2004。 外殼采用不銹鋼接地片，采用高熱硅墊片。

防火外殼附有經批準的防爆電纜密封套
額定：II GD Ex e II。
類型：聚酰胺Ex公制符合國際標準EN 60079-0：2012 + A 11：2013，EN
60079-1：2014，EN 60079-7：2015，EN 61241-02006，EN 61241-1：2004。
材質：聚酰胺顏色：黑色/藍色
索環：NBR防護等級：IP68
溫度范圍：-4°
F至+ 212°
F批準：PTB 00 ATEX 1063
電源線未端接電源插頭。 請參閱特殊條件以確保安全使風扇與入口和出口安全防護裝置組裝，符合安全標準防止BS EN ISO 14120：2011防護裝置上肢到達危險區域標準。

安裝和啟動：
在有可能發生爆炸的區域安裝和啟動Euramco Safety鼓風機時：
1、電氣設備的設計必須符合EN / IEC / ABNT NBR IEC 60079-14。
2、確保電源提供電氣接地。
3、必須將鼓風機集成到系統中，以支持定期維護的可訪問性。
4、仔細檢查每個鼓風機系統，確保管道牢固連接鼓風機。 鼓風機系統的所有部件均由導電材料制成。 它正確和牢固地連接每個部件以保持地面路徑非常重要。正確和牢固地連接每個部件以保持地面路徑非常重要。
5、確保只有經過適當培訓的人員才能進行安裝，安裝，操作和維護。
6、安裝或維護錯誤后的操作應視為非預期用途。
在開始第一次之前：
如果有刀片，防護裝置或外殼有運輸損壞的跡象，請勿開始操作。 停，
致電經銷商。 使用此設備的Ex-Rated插座。 不建議使用
延長線用于高電流負載。 （請參閱限制時的額定功率標簽。）

操作：
在將呼吸機連接到電源之前，務必確保開關處于OFF位置。
如果發生機械噪音，振動或其他異常情況，請停止鼓風機。任何其他噪音比渦輪式節距不正常。
為保護用戶，本機配有熱過載保護和自動復位功能。發動機保護器跳閘后將在沒有警告的情況下重啟如果電動機熱保護器跳閘，則斷開裝置和確定原因。
導電RAMFAN便攜式通風機采用靜電導電材料制成。什么時候
管道需要從潛在爆炸性的應用點遠程呼吸機環境，管道必須是靜態導電的，并妥善固定在呼吸機上，以盡量減少潛在的風扇靜電積聚。
保養：
拆卸或清潔前請斷開電源。切勿浸入或直接噴灑電機液體。使用市售的可生物降解的清潔溶液清潔呼吸機。不要使用溶劑含有烴（即MEK，丙酮）。
